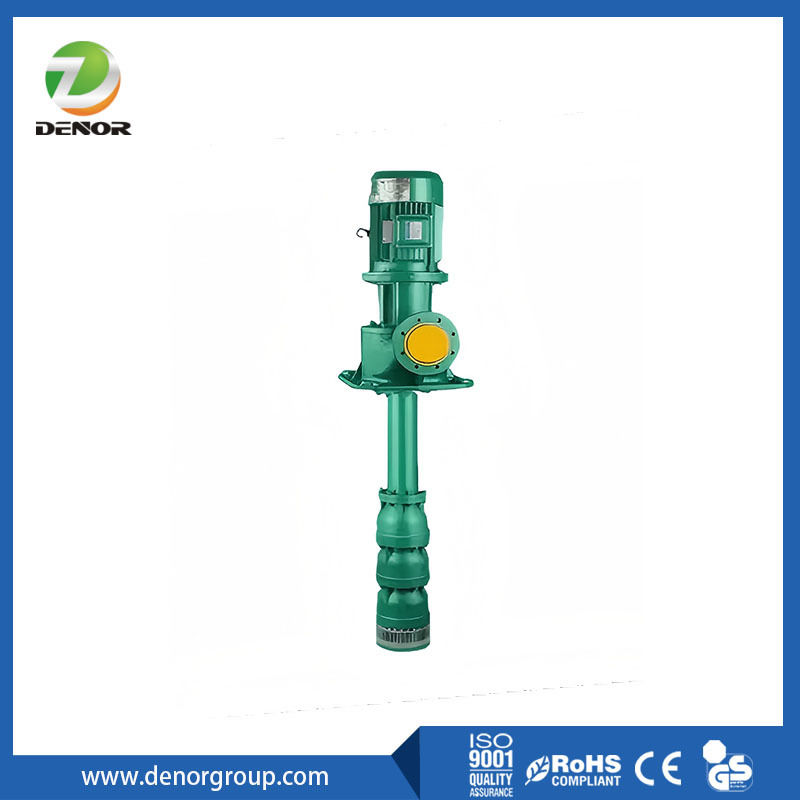

ऊर्ध्वाधर मल्टीस्टेज लाइन-शाफ्ट टरबाइन पंप

एक वर्टिकल मल्टीस्टेज लाइन-शाफ्ट टर्बाइन पंप एक केन्द्रापसारक पंप है जिसे गहरे भूमिगत स्रोतों (जैसे कुओं या बोरिंगहोल्स) या गहरे सैंपर्स से तरल पदार्थ को स्थानांतरित करने के लिए डिज़ाइन किया गया है।

विशेषताएं
ऊर्ध्वाधरः ऊर्ध्वाधर स्थापित, जमीन से ऊपर एक छोटे पदचिह्न के साथ।
मल्टीस्टेज: इसमें कई इम्पेलर और डिफ्यूज़र (बाल) स्टेज होते हैं जो सीरीज में ढेर होते हैं। प्रत्येक स्टेज तरल पदार्थ के दबाव को बढ़ाता है,पंप को बहुत गहराई से बहुत उच्च सिर (दबाव) प्राप्त करने की अनुमति देता है.
लाइन-शाफ्टः एक मोटर से भूमि के ऊपर स्थित एक लंबी, ऊर्ध्वाधर घूर्णन शाफ्ट ("लाइन शाफ्ट") के माध्यम से पानी में डूबे पंप कटोरे को शक्ति प्रेषित की जाती है।
टर्बाइन पंप: पंप खंड के संचालन सिद्धांत को संदर्भित करता है, जहां इम्पेलर (रिवर्स में टर्बाइन की तरह) और स्थिर डिफ्यूज़र दक्षता से वेग को दबाव में परिवर्तित करते हैं।

यह डिजाइन एक सबमर्सिबल पंप के विपरीत है, जहां मोटर भी डूबा हुआ है और सीधे पंप इनलेट से जुड़ा हुआ है।

यह कैसे काम करता है
उप-भूमि मोटर लाइन शाफ्ट को घुमाता है। शाफ्ट स्थिर कटोरे के भीतर इम्पेलर के ढेर को घुमाता है। द्रव को इनलेट घंटी के माध्यम से खींचा जाता है और पहले इम्पेलर में प्रवेश करता है।प्रत्येक बाद के चरण से द्रव का दबाव और बढ़ जाता हैउच्च दबाव वाले द्रव को स्तंभ पाइप के माध्यम से ऊपर तक मजबूर किया जाता है, डिस्चार्ज हेड के माध्यम से बाहर निकलता है, और सिस्टम पाइपलाइन में।

लाभ
गहरी सेटिंग्स में उच्च दक्षताः उच्च सिर, उच्च प्रवाह अनुप्रयोगों के लिए अनुकूलित, विशेष रूप से गहरे कुओं या संपर्कों से।
रखरखाव और सेवा में आसानी: मोटर और डिस्चार्ज हेड आसानी से जमीन से ऊपर पहुंच सकते हैं। पंप कटोरे की असेंबली को स्रोत को खोदने के बिना निरीक्षण या मरम्मत के लिए बाहर निकाला जा सकता है।
बेहतर एनपीएसएच विशेषताएं: चूंकि पहला इम्पेलर डूबा हुआ है, पंप में एक सकारात्मक सक्शन हेड है,क्षैतिज केन्द्रापसारक पंपों के साथ आम सक्शन लिफ्ट समस्याओं और गुहा जोखिमों को समाप्त करना.
मज़बूत और विश्वसनीय: औद्योगिक और नगरपालिका अनुप्रयोगों में निरंतर कार्य के लिए डिज़ाइन किया गया।
छोटे पदचिह्न: ऊर्ध्वाधर डिजाइन के लिए जमीन से ऊपर न्यूनतम मंजिल की जगह की आवश्यकता होती है।

आवेदन
इस प्रकार का पंप उन उद्योगों में एक काम का घोड़ा है, जिन्हें गहराई से बड़ी मात्रा में द्रव के विश्वसनीय निष्कर्षण या उठाने की आवश्यकता होती है:

गहरे कुएं जल आपूर्ति: नगरपालिका जल कुएं, औद्योगिक प्रक्रिया जल निकासी।

सिंचाई: गहरे जलभंडार से बड़े पैमाने पर कृषि सिंचाई।

परिसंचरण और हस्तांतरण: बिजली संयंत्रों, रिफाइनरियों और रासायनिक प्रसंस्करण सुविधाओं में शीतलन जल परिसंचरण।

अग्नि सुरक्षा: उच्च दबाव की आवश्यकता वाली प्रणालियों में विश्वसनीय अग्नि जल पंप के रूप में उपयोग किया जाता है।

निर्जलीकरण: खदानों, गहरे निर्माण स्थल के जलाशयों और बाढ़ नियंत्रण का निर्जलीकरण।

कच्चे पानी का सेवन: नदियों, झीलों या जलाशयों से पानी को साफ करने वाले संयंत्रों में पंप करना।

संक्षेप में, वर्टिकल मल्टीस्टेज लाइन-शाफ्ट टर्बाइन पंप भारी-कर्ज, उच्च-हेड पंपिंग अनुप्रयोगों के लिए समाधान है जहां विश्वसनीयता, सेवा योग्यता और प्रदर्शन महत्वपूर्ण हैं।
