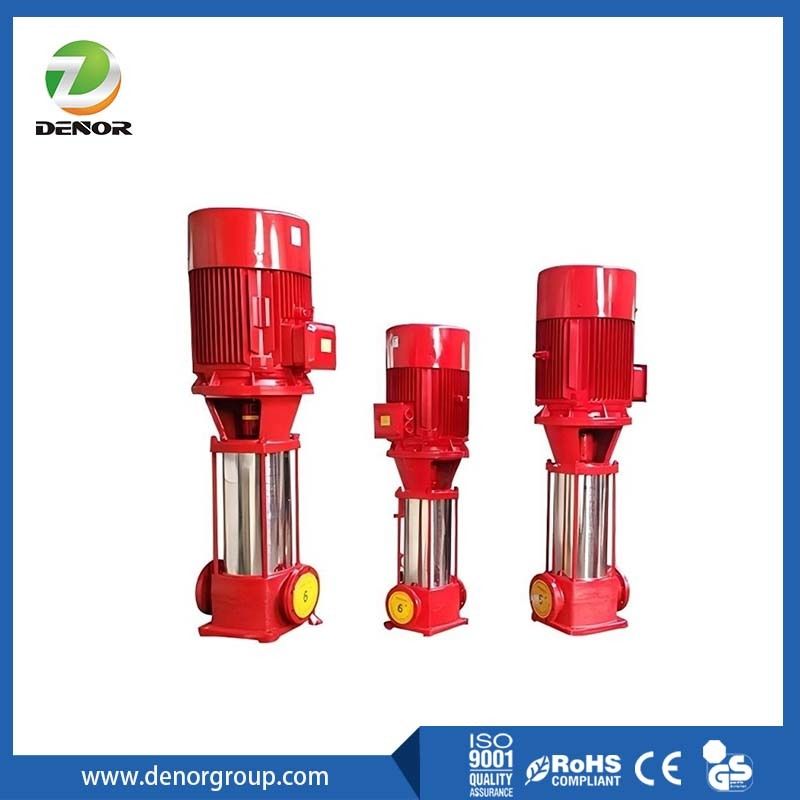

जीडीएल वर्टिकल मल्टीस्टेज सेंट्रीफ्यूगल पंप
जीडीएल श्रृंखला के ऊर्ध्वाधर बहु-चरण केन्द्रापसारक पंप के सोख और निर्वहन आउटलेट एक ही सीधी रेखा पर स्थित हैं। रोटर घटकों शाफ्ट, रोलर्स, रोलर्स स्टॉप आस्तीन से बना है,शाफ्ट आस्तीन और अन्य भाग, और पानी के इनलेट सेक्शन, मध्य सेक्शन और पानी के आउटलेट सेक्शन को कसने वाले बोल्ट से जोड़ा जाता है। शाफ्ट सील एक यांत्रिक सील को अपनाती है,और संतुलन कक्ष में दबाव पानी द्वारा चिकनाई और ठंडा किया जाता हैयह प्रमुख उद्योगों में ठंडे और गर्म पानी जैसे तरल पदार्थों या पानी के समान भौतिक और रासायनिक गुणों के परिवहन के लिए सबसे अच्छा पंप प्रकार है।
आवेदनः
जीडीएलऊर्ध्वाधर बहुस्तरीय केन्द्रापसारक पंपघरेलू, सिंचाई, कार धोने के लिए इस्तेमाल किया जा सकता है,अग्नि सुरक्षा प्रणालीपानी के नेटवर्क में एयर कंडीशनिंग और दबाव बढ़ाना।
कार्य की स्थिति:
1. स्वच्छ जल या शुद्ध जल के समान भौतिक और रासायनिक गुणों वाले तरल पदार्थों के परिवहन के लिए प्रयोग किया जाता है।
2- वाहक तरल में ठोस कण, कोई फाइबर, कोई मजबूत संक्षारकता और कोई विस्फोट खतरा नहीं होना चाहिए।
3अधिकतम तरल तापमान 120°C से अधिक नहीं होता है।
4अधिकतम कार्य दबाव 2.5MPa से अधिक नहीं है।
5. बिजली की आपूर्ति 3-चरण 380V, 50HZ है. वोल्टेज उतार-चढ़ाव ± 5% के भीतर है.
6परिवेश का तापमान 40°C से कम और सापेक्ष आर्द्रता 95% से कम होनी चाहिए।
जीडीएल स्टेनलेस स्टीलबहु-चरण पंपविशेष रूप से बॉयलर जल आपूर्ति के लिए उपयुक्त है और दबाव पोत जल आपूर्ति, गर्म पानी के परिसंचरण, उच्च वृद्धि इमारतों के जल आपूर्ति, कृषि भूमि सिंचाई में भी व्यापक रूप से इस्तेमाल किया जा सकता है,अग्नि दबावविभिन्न उद्योगों, जैसे कि प्रजनन, पर्यावरण संरक्षण, रासायनिक प्रक्रिया और मशीन टूल्स,पानी की आपूर्ति और जल निकासी के लिए बिजली उपकरण के रूप में प्रयोग किया जाता है.
लाभः
1उन्नत हाइड्रोलिक मॉडलः उच्च दक्षता और व्यापक प्रदर्शन रेंज।
2सुविधाजनक स्थापना और रखरखावः पाइपलाइन की स्थापना, इनलेट और आउटलेट को पाइपलाइन की किसी भी स्थिति और दिशा में एक वाल्व की तरह स्थापित किया जा सकता है,स्थापना और रखरखाव अत्यंत सुविधाजनक हैं.
3सुंदर उपस्थितिः उच्च गुणवत्ता वाले स्टेनलेस स्टील जैकेट का उपयोग किया जाता है, और उपस्थिति सुंदर है।4.कम संचालन और रखरखाव लागतः उच्च गुणवत्ता वाले यांत्रिक सील का उपयोग किया जाता है, जो पहनने के लिए प्रतिरोधी, कोई रिसाव नहीं, लंबी सेवा जीवन, कम विफलता दर, और कम संचालन और रखरखाव लागत हैं।
5.अद्वितीय घटक, शोर को कम करेंः जल संरक्षण घटकों का अद्वितीय डिजाइन, अच्छा प्रवाह प्रदर्शन, प्रवाह शोर को कम करें।
6ऊर्ध्वाधर संरचना, छोटा पदचिह्न।
उत्पाद विन्यासः
| मॉडल संख्या |
जीडीएल |
| प्रवाह दर |
2-200 मीटर3/घंटा |
| सिर |
23-230 मीटर |
| दक्षता |
23%-78% |
| इनलेट/आउटलेट आकार |
25-150 मिमी |
| मोटर शक्ति |
1.1-132kw |
| गति |
2900r/m |
| तापमान सीमा |
-15°C~120°C |
| कार्य दबाव |
≤2.5Mpa |
| कैविटेशन भत्ता |
1.8-4.6 मीटर |
| वजन |
58-1110 किलोग्राम |
