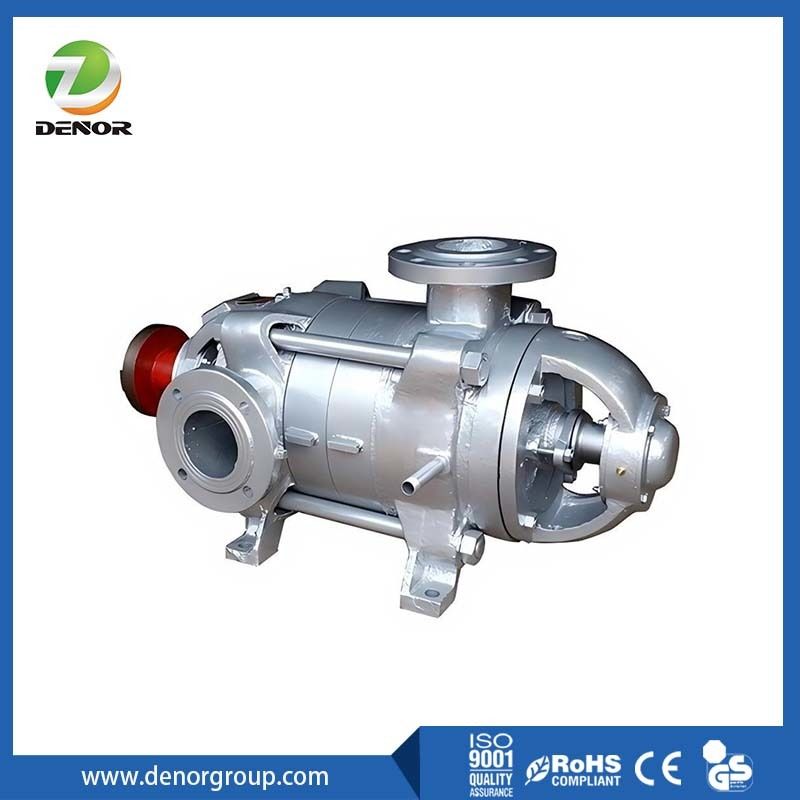

डीएफ क्षैतिज बहुस्तरीय केन्द्रापसारक पंप

डीएफक्षैतिज बहुस्तरीय केन्द्रापसारक पंपएक एकल-सक्शन, बहु-चरण, खंडगत संक्षारण प्रतिरोधी रासायनिक केन्द्रापसारक पंप है, जो ठोस कणों के बिना संक्षारण प्रतिरोधी तरल पदार्थों को ले जाने के लिए उपयुक्त है।वाहक माध्यम का तापमान -20°C~105°C हैपंप के प्रवाह भागों के लिए दो प्रकार की सामग्री हैंः कास्ट स्टील और कास्ट स्टेनलेस स्टील।पंप की सामग्री और सील प्रकार उचित रूप से नाम के अनुसार चुना जाना चाहिएसामग्री और पंप संरचना के संश्लेषण, इनलेट दबाव, ऑपरेटिंग तापमान और संक्षारण की डिग्री।

डीएफ क्षैतिजबहु-चरण केन्द्रापसारक पंपक्षैतिज रूप से स्थापित, एकल-सक्शन सेंट्रीफ्यूगल पंपों की एक श्रृंखला है जो ठोस कणों के बिना स्वच्छ पानी या संक्षारक तरल पदार्थों को परिवहन करने के लिए डिज़ाइन की गई है,श्रृंखला में कई रोलर का उपयोग करके उच्च सिर प्राप्त करनावे अनुभागीय आवरण, क्षैतिज इनलेट और ऊर्ध्वाधर आउटलेट के साथ निर्मित होते हैं, DF पदनाम संक्षारक तरल पदार्थों के लिए उपयुक्त पंप को दर्शाता है, जो अक्सर स्टेनलेस स्टील से बना होता है।

1स्टेटर भागः इसमें पंप शरीर (पानी के प्रवेश और बाहर जाने का भाग, मध्य भाग), मार्गदर्शक पंख आदि होते हैं, जो खींचने वाले छड़ों के माध्यम से शिकंजा द्वारा बंधे होते हैं,इस प्रकार एक सील कार्य कक्ष का गठन.
2रोटर भाग: इसमें एक शाफ्ट, एक इम्पेलर, एक शाफ्ट आस्तीन और एक संतुलन डिस्क डिवाइस शामिल है। शाफ्ट ट्रांसमिशन के माध्यम से, इम्पेलर को केन्द्रापसारक बल उत्पन्न करने के लिए घूमने के लिए प्रेरित किया जाता है,इस प्रकार माध्यम के प्रवाह को चलाने.
3असर भागः यह असर शरीर, असर और असर ग्रंथि से बना है। असर शाफ्ट का समर्थन करने की भूमिका निभाता है और शाफ्ट के सामान्य और स्थिर संचालन को सुनिश्चित करता है।
4सीलिंग भागः पैकिंग सील और मैकेनिकल सील में विभाजित, पैकिंग सील मुख्य रूप से उन अवसरों में उपयोग किए जाते हैं जहां रिसाव की आवश्यकताएं सख्त नहीं हैं या माध्यम में ठोस कण होते हैं,जबकि यांत्रिक सील उच्च तापमान के लिए उपयुक्त हैंउच्च दबाव और संक्षारक परिस्थितियों में, रिसाव के लिए सख्त आवश्यकताओं के साथ पंप के मामले में, दोनों सील पंप के दोनों सिरों को सील करने में भूमिका निभाते हैं,पंप में माध्यम के बहिर्वाह को रोकना, और पंप की सील सुनिश्चित करना।

संरचना:

1शहरी जल आपूर्ति और उच्च दबाव वृद्धि।
2औद्योगिक परिसंचरण प्रणाली और प्रसंस्करण प्रणाली।
3बॉयलर, कंडेनसिग सिस्टम, ऊंची इमारत या अग्निशमन प्रणाली के लिए पानी की आपूर्ति।
4- लंबी दूरी का जल हस्तांतरण।
5. शीतलन जल प्रणाली।
