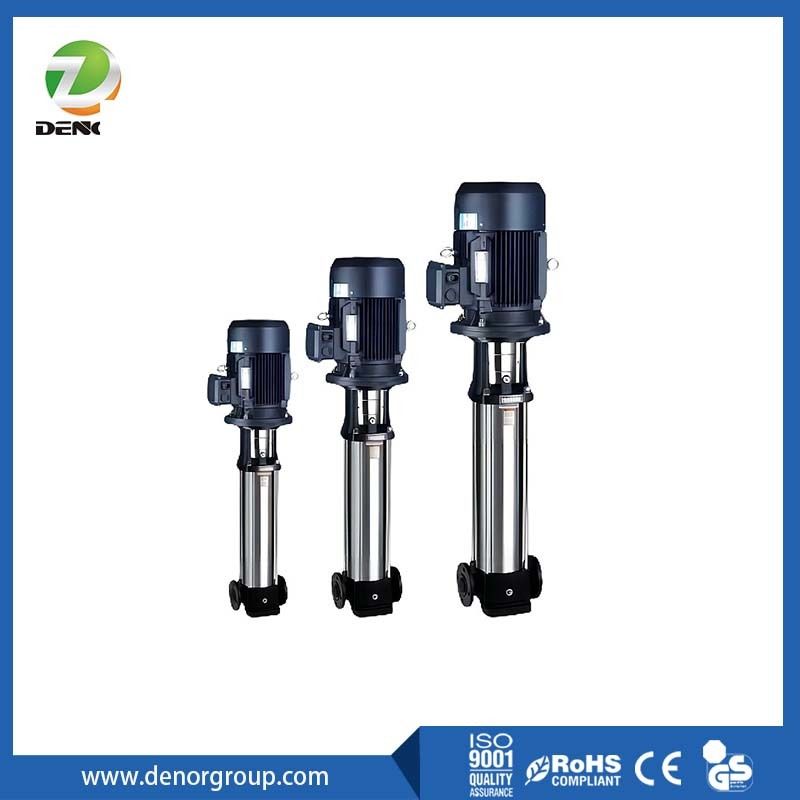

सीडीएल/सीडीएलएफ वर्टिकल मल्टीस्टेज पंप

डेनोर सीडीएल/सीडीएलएफ वर्टिकल मल्टीस्टेज सेंट्रिफ्यूगल पंप मल्टीस्टेज इम्पेलरों को सीरीज में जोड़कर उच्च सिर को प्राप्त करता है, जो उच्च तरल दबाव आवश्यकताओं वाले परिदृश्यों के लिए उपयुक्त है।सामान्य क्षेत्रों में उच्च वृद्धि वाले आवासीय और कार्यालय भवनों के लिए द्वितीयक जल आपूर्ति शामिल है, पर्याप्त तल पानी के दबाव की समस्या को हल करने और स्थिर पानी के दबाव को सुनिश्चित करना।

सीडीएल/सीडीएलएफऊर्ध्वाधर बहुस्तरीय पंपपीने के पानी के पंप से लेकर औद्योगिक तरल पदार्थों के पंप तक विभिन्न अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। विभिन्न तापमान, विभिन्न नामित प्रवाह पर तरल पदार्थों के लिए लागू होते हैं,विभिन्न दबाव सीमा.
सीडीएल गैर संक्षारक तरल के लिए उपयुक्त है।
सीडीएलएफ थोड़ा संक्षारक तरल के लिए उपयुक्त है।

डेनोर सीडीएल/सीडीएलएफ पंप एक नए प्रकार की सीलिंग तकनीक को अपनाते हैं ताकि स्टेनलेस स्टील के आवरण की यांत्रिक सील को आसानी से हटाया जा सके। इसके अलावा, यह मशीन एक मानक इलेक्ट्रिक मोटर द्वारा संचालित होती है।मोटर आउटपुट शाफ्ट सीधे एक युग्मन के माध्यम से पंप शाफ्ट के साथ जुड़ा हुआ हैदबाव प्रतिरोधी सिलेंडर और प्रवाह मार्ग घटक पंप के सिर और इनलेट और आउटलेट सेक्शन के बीच स्टॉप बोल्ट के साथ तय किए जाते हैं।इनलेट और आउटलेट एक ही विमान पर पंप तल पर स्थित हैंइस प्रकार के पंप में एक बुद्धिमान रक्षक से लैस किया जा सकता है ताकि इसे सूखी-चलाई, चरण से बाहर और अधिभार से प्रभावी ढंग से रोका जा सके।

संक्षेप में, Denor CDL/CDLF ऊर्ध्वाधरबहु-चरण केन्द्रापसारक पंपजल परिवहन और परिसंचरण के लिए एक शक्तिशाली और कुशल समाधान प्रदान करता है। इसका उच्च वोल्टेज प्रदर्शन, कॉम्पैक्ट डिजाइन और विश्वसनीय प्रदर्शन इसे औद्योगिक के लिए पसंदीदा विकल्प बनाते हैं,यह उच्च वृद्धि वाले जल आपूर्ति, औद्योगिक उच्च दबाव प्रक्रियाओं और ऊर्जा प्रणालियों के लिए एक आदर्श विकल्प है।

मॉडल का अर्थ:

उदाहरण के लिए 50 CDLF 18-15x6 लें:
50 --- इनलेट और आउटलेट व्यास ((मिमी)
सीडीएल --- ऊर्ध्वाधर बहु-चरण पाइपलाइन पंप
F --- प्रवाह मार्ग भागों स्टेनलेस स्टील हैं

18 --- प्रवाह ((m3/h)
15 --- सिर
6 --- चरण संख्या

आवेदनः

1. जल आपूर्तिः जल संयंत्रों की निस्पंदन और परिवहन, जल संयंत्रों के जिला जल वितरण, मुख्य पाइप दबाव, उच्च वृद्धि भवन दबाव।
2औद्योगिक दबावः प्रक्रिया जल प्रणाली, सफाई प्रणाली, उच्च दबाव फ्लशिंग प्रणाली, अग्निशमन प्रणाली।
3औद्योगिक तरल पदार्थ परिवहन: शीतलन और वातानुकूलन प्रणाली, बॉयलर फ़ीड वाटर और कंडेनसिंग सिस्टम, मशीन टूल्स, एसिड और क्षारीय मीडिया परिवहन।
4जल उपचार: अल्ट्राफिल्ट्रेशन प्रणाली, रिवर्स ऑस्मोसिस प्रणाली, आसवन प्रणाली, विभाजक और स्विमिंग पूल के लिए जल उपचार प्रणाली।
5सिंचाई: कृषि भूमि सिंचाई, छिड़काव सिंचाई, टपक सिंचाई।

6आग बुझाने.

विशेषताएं:

1यह एक उत्कृष्ट हाइड्रोलिक मॉडल और उन्नत विनिर्माण प्रौद्योगिकी को अपनाता है, जो पंप के प्रदर्शन और सेवा जीवन में काफी सुधार करता है।
2इस मशीन में शाफ्ट सील के लिए सीमेंट कार्बाइड और फ्लोरीन रबर से बने यांत्रिक सील का उपयोग किया जाता है, जो पंप संचालन की विश्वसनीयता और परिवहन माध्यम के तापमान में सुधार कर सकता है।
3मशीन का ओवरफ्लो भाग स्टेनलेस स्टील प्लेट स्टैम्पिंग और वेल्डिंग से बना है, जिससे पंप हल्के संक्षारक मीडिया के लिए उपयुक्त है।
4. कॉम्पैक्ट संरचना, छोटे आकार, हल्के वजन, कम शोर, महत्वपूर्ण ऊर्जा बचत प्रभाव, और सुविधाजनक रखरखाव के साथ।
5सीडीएल/सीडीएलएफ केन्द्रापसारक पंप का जल प्रवेश और निकास पंप सीट की एक ही क्षैतिज रेखा पर स्थित है, जिसका उपयोग सीधे पाइपलाइन में किया जा सकता है।
6यह मशीन मानक मोटर का उपयोग करती है, और उपयोगकर्ता अपनी आवश्यकताओं के अनुसार मोटर को आसानी से लैस कर सकते हैं।
7सूखे चलने, चरण की कमी और अधिभार से पंप की प्रभावी रूप से रक्षा के लिए उपयोगकर्ता की जरूरतों के अनुसार बुद्धिमान रक्षक से लैस किया जा सकता है।

पैरामीटर डेटाः

मॉडल	शक्ति	प्रवाह दर	1	1.2	1.6	2	2.4	2.8	3.2	3.5
	(किलोवाट)	(m3/h)
सीडीएल2.2	0.37	H(m)	18	17	16	15	13	12	10	8
सीडीएल2.3	0.37	H(m)	27	26	24	22	20	18	15	12
सीडीएल2.4	0.55	H(m)	36	35	33	30	26	24	20	16
सीडीएल2.5	0.55	H(m)	45	43	40	37	33	30	24	20
सीडीएल2.6	0.75	H(m)	53	52	50	45	40	36	30	24
सीडीएल2.7	0.75	H(m)	63	61	57	52	47	41	35	28
सीडीएल2.9	1.1	H(m)	80	78	73	67	61	54	45	37
सीडीएल2.11	1.1	H(m)	98	95	89	82	73	64	54	44
सीडीएल2.13	1.5	H(m)	116	114	106	98	89	78	65	52
सीडीएल2.15	1.5	H(m)	134	130	123	112	100	90	73	60
सीडीएल2.18	2.2	H(m)	161	157	148	136	121	108	91	76
सीडीएल2.22	2.2	H(m)	197	192	180	165	148	130	110	90
सीडीएल2.26	2.2	H(m)	232	228	214	198	179	158	130	110
